製品説明

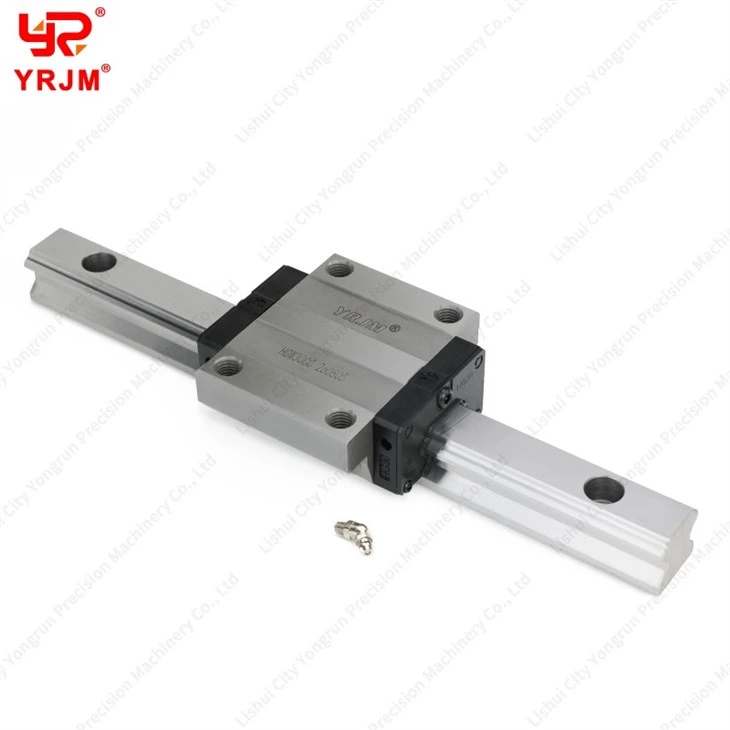

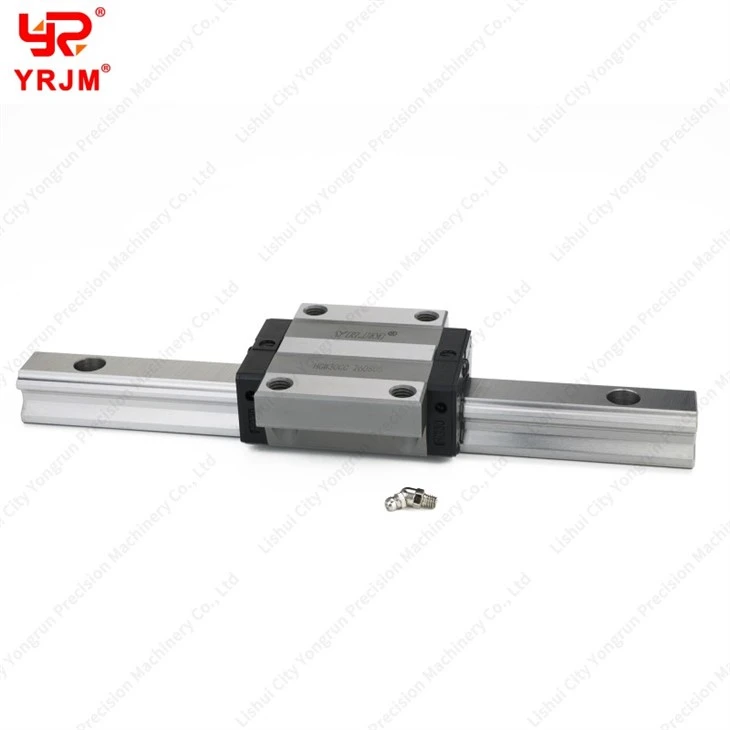

HGW30HC は、HG 重荷重シリーズの高剛性フランジ付き直動キャリッジです。-優れた構造安定性と耐荷重を必要とする用途向けに設計されたこのブロックは、標準的な 30 mm 幅のリニア プロファイル レール (HGR30 シリーズ) とシームレスに統合できるように特別に設計されています。


高度なエンジニアリングと設計

• 4 つのローボールの再循環:内部形状は、対称の 45 度の接触角で配置された 4 列の精密硬化鋼球を特徴としています。{0}これにより、ラジアル方向、逆ラジアル方向、横方向のバランスのとれた耐荷重能力が提供され、取り付け方向に関係なく忠実なパフォーマンスが保証されます。{4}
• 細長い「HC」キャリッジ:「HC」（超重荷重）の指定は、ブロックの全長が 120.4 mm（CC モデルの標準 97.4 mm と比較）の超ロング バリアントを意味します。-この追加された長さにより、循環する鋼球の量が増加し、より大きな表面積に構造負荷が分散され、単位応力が軽減されます。
• -双方向フランジ取り付け:フランジ付き (W- タイプ) プロファイルは設置面積が広く、横方向の安定性とモーメント荷重耐性が強化されています。-ブロックの取り付けインターフェースは、取り付けボルトを上から下または下から上に取り付けることができるように設計されており、多用途の機械的統合を実現します。


選定ガイド：HGW30CC（重荷重）vs.HGW30HC（超重荷重）
どちらのキャリッジも標準の HGR30 レール上で動作し、同じ取り付け断面（高さ: 42 mm、幅: 90 mm）を共有していますが、物理的な長さはさまざまな構造荷重プロファイルに合わせて最適化されています。-

• 次の場合は、HGW30CC (標準ヘビー) を指定してください。

お使いのマシンは、マルチブロック キャリッジ設計を採用しています（通常は合計 4 つのブロックで、各レールを 2 つのブロックがサポートします）。ペイロードは複数の接触点で共有されるため、標準の 97.4 mm のブロック長で十分です。この選択により、キャリッジ全体の質量が最小限に抑えられ、精度を犠牲にすることなくコンポーネントの予算が最適化されます。

• 以下の場合はHGW30HC（超重荷重）をご指定ください。

高いオーバーハングまたは片持ち荷重を伴う軸 (単一の Z- 軸レールでサポートされる重い垂直主軸ヘッドなど) を設計しています。細長い HC ブロックはより長い (120.4 mm) ため、よりアクティブなボール ベアリングを収容します。この拡張された接触面積により、動的容量が 47.27 kN に、静的容量が 69.16 kN に向上し、優れた構造剛性が確保され、厳しいモーメント荷重下でも振動が最小限に抑えられます。
