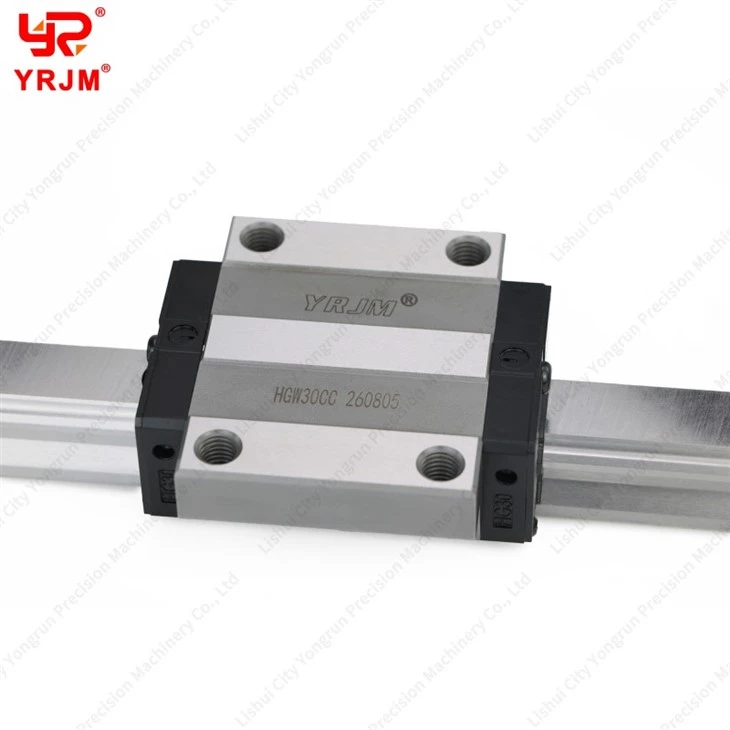

HGW30CC リニアガイド

HGW30CC リニアガイド

製品説明

シリーズ：HGシリーズ（高精度・重荷重ボール-タイプ）。
サイズクラス:30mm (HGR30 リニアレールと完全互換)。
設計プロファイル:W-タイプ（フランジ付き）、標準ブロック長、重-耐荷重（「CC」）。
内部機構:45 度の接触角を備えた対称 4- 列ボール設計により、全方向に均等な荷重がかかります。
配置:自動調整される-円弧-溝により、構造上の小さな誤差が軽減されます。
取り付け:-トップダウンとボトムアップの両方の設置に対応する、-穴あけ済みのフランジ。
シーリング:統合された二重リップエンドと底部シールが粒子の侵入を防ぎます。{0}
アプリケーション:CNC フライス盤、自動ガントリー システム、高負荷ワークテーブル。-

コンポーネントの構造と材料
1.フランジ付きキャリッジ本体:高強度合金鋼から精密-加工されており（質量: 1.09 kg）、正確な取り付け位置合わせを保証する接地基準面を備えています。
2.循環回転要素:高い耐摩耗性と安定した接触性能を実現するように設計された硬化クロム鋼ボール。
3.ディフレクターエンドキャップ:-ボールの方向転換をスムーズで低ノイズにするように設計された最適化された内部曲線を含む耐衝撃性樹脂コンポーネント。-
4.ボール保持システム:スチールボールを所定の位置にしっかりと保持する一体型ワイヤーリテーナにより、キャリッジがレールから取り外されたときにスチールボールが逃げるのを防ぎます。
5.トライ-シールド シーリング キット:標準のエンドシール、ボトムシール、サイドシールで構成される包括的なシール構成により、内部潤滑剤を保持しながら汚染物質を効果的に排除します。
6.潤滑ニップル:標準のネジ付きグリースフィッティングを装備しており、グリースまたはオイルの直接補充が簡単で便利です。
