RG シリーズは、構造的なたわみを最小限に抑える必要がある産業用途向けに設計された、頑丈で高精度のリニア ガイド システムです。{0}{1}標準のボール-タイプの案内面とは異なり、RG シリーズは転動体として精密な円筒ころを使用しています。
RGシリーズは、ボールベアリングの点接触からローラーの線接触への移行により、比較的コンパクトな設置面積で高い剛性と大きな負荷容量を実現します。ブロックとレールの両方の構造設計は、有限要素法 (FEM) 解析によって改良され、滑らかな直線運動を促進し、応力集中を最小限に抑え、動作寿命を延長します。 RG シリーズは、RG15 から RG65 までの公称サイズで利用可能で、角型 (RGH) とフランジ型 (RGW) の両方のキャリッジを含む構成オプションがあります。-
-
RGW65HC ローラーリニアガイド
RGW65HC は直線運動の巨人であり、構造の完全性が絶対的な優先事項である大規模産業機械向けに特別に設計されています。- RG ローラー シリーズの主力キャリッジとして、このブロックは従来の球面ボール ベアリングを精密研磨された円筒ローラーに置き換えます。{3}}この移行により、堅牢な「線接触」インターフェイスが形成され、弾性変形が実質的に排除され、65 mm お問い合わせに追加 -
RGW65CC ローラーリニアガイド
RGW65CC は、大規模かつ高精度の機械に比類のない構造剛性を提供するように設計された産業用グレードのリニアモーション キャリッジです。{{1} RG ローラー シリーズの主力コンポーネントとして、従来のボール お問い合わせに追加 -
RGW55HC ローラーリニアガイド
RGW55HC は、大規模かつ高精度の産業機械に優れた構造剛性を提供するように設計された高容量リニアモーション キャリッジです。{{1} RG ローラー シリーズは、従来の点接触ボールの設計から脱却し、レールと線接触する精密-研磨円筒ローラーを使用しています。{7}この線-接触面により弾性変形が大幅に最小限に抑えられ、重荷重条件下でも優れた安定性が保証されます。 お問い合わせに追加 -

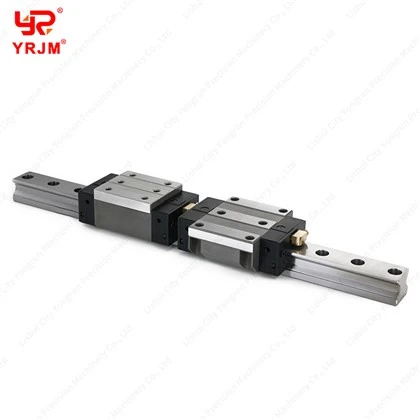

RGW55CC ローラーリニアガイド
RGW55CC は、頑丈な CNC 加工、ポータル ミル、大規模な産業用ガントリー用に設計された高-フランジ付き-タイプのリニア ガイド ブロックです。-パフォーマンス重視の RG シリーズの一部であり、従来の鋼球の代わりに精密研磨された円筒形ローラーを利用しており、優れた剛性と振動抑制を実現する線接触形状を備えています。{{7}{8} お問い合わせに追加 -
RGW45HC ローラーリニアガイド
シリーズ：RGシリーズ（高剛性円筒ころタイプ）。サイズ：45mm（RGR45レール完全互換）。設計：HCタイプ（フランジ付き、長尺/超重荷重）。転動体：精密円筒ころ（線接触）。 お問い合わせに追加 -
RGW45CC ローラーリニアガイド
RGW45CC リニア モーション キャリッジは、優れた構造的完全性が求められる大規模産業機械向けに設計された頑丈なコンポーネントです。- RG ローラー シリーズの一部として、従来のボール ベアリングを精密な円筒ローラーに置き換えます。この設計により、耐荷重界面が点接触から線接触に移行し、弾性変形が大幅に軽減され、荷重下で優れた剛性と剛性が得られます。- お問い合わせに追加 -
RGW35HC ローラーリニアガイド
RGW35HC は、要求の厳しい産業環境向けに設計された高剛性リニア キャリッジです。- RG ローラー シリーズの一部として、従来のボール ベアリングの代わりに精密研磨された円筒ローラーを使用しています。-この設計により、転がり界面が点接触から「線接触」に移行し、耐荷重面が大幅に増加し、重圧力下での弾性変形が最小限に抑えられます。{5}} お問い合わせに追加 -
RGW35CC ローラーリニアガイド
RGW35CC は、産業用グレードのフランジ付き-タイプのリニア ガイド ブロックで、頑丈な CNC 加工、ポータル ミル、大規模な産業用ガントリー用に設計されています。-高性能 RG シリーズの主要コンポーネントとして、従来の自動調心ボール ベアリングを高精度の円筒ローラーに置き換えます。 お問い合わせに追加 -
RGW30HC ローラーリニアガイド
RGW30HC は、超-高-剛性のフランジ付き-タイプのリニア ガイド ブロックで、重-}、大型ガントリー、産業用プレス向けに設計されています。- RGシリーズではボールベアリングの代わりに精密円筒ころを採用しています。この「線接触」インターフェースにより、荷重時の弾性変形が大幅に軽減され、優れた構造剛性が得られます。 RGW30HC お問い合わせに追加 -
RGW30CC ローラーリニアガイド
シリーズ：RGシリーズ（超高剛性ローラタイプ）。サイズ：30mm（RGR30レール完全互換）。形状：CCタイプ（フランジ付き、重荷重、標準長）。転動体：円筒ころ（線接触）。 お問い合わせに追加 -
RGW25HC ローラーリニアガイド
RGW25HC は、構造の完全性と高耐久性の耐荷重が交渉の余地のない用途向けに設計された、プレミアムな超-高剛性-のリニアモーション キャリッジです。-エリート RG シリーズの一部であるこのブロックは、精密-研磨された円筒形ローラーを利用して「線接触」インターフェースを確立し、従来のボール型リニア ガイドよりも最大 30% 高い剛性を実現しています-。 お問い合わせに追加 -
RGW25CC ローラーリニアガイド
RGW25CC は、極度の剛性と取り付けの多様性を要求する産業用途向けに設計された高性能リニアモーション ブロックです。- RG シリーズの主力コンポーネントであるこのブロックは、従来の球面ボール ベアリングを精密研磨された円筒ローラーに置き換えて、「線接触」インターフェースを確立します。{3}} お問い合わせに追加
RGシリーズ ブロック構成＆選定ガイド
RG シリーズは、さまざまな取り付けおよび構造要件に対応するために、2 つの主要なブロック構成で利用できます。
RGH(スクエアタイプ)：
トップダウン取り付け用に設計された、幅が狭く、輪郭の高い正方形のブロックです。{0}{1}{0}この構成は、機械コラムやコンパクトな工作機械フレームの内部など、横方向のスペースが制限されている直線軸に最適です。
RGW（フランジタイプ）：
横方向の取り付けフランジを備えた幅広のスタンス ブロック。{0}構造上の設置面積が広いため、ねじり荷重やモーメント荷重に対する優れた耐性が得られると同時に、柔軟なトップダウンまたはボトムアップ-の取り付け構成もサポートされます。
利用可能なサイズと荷重クラス:
レールのサイズ:25mm ～ 65mm の範囲の標準公称レール幅で利用可能です。
ロードクラス:分散ペイロード用の標準長の「CA/CC」ブロックと、高トルク、シングル キャリッジ、またはカンチレバー アプリケーション向けに特別に設計された細長い超重荷重の「HA/HC」ブロック{{0}{0}{1}{2}}で提供されます。
RGローラーシリーズのコアエンジニアリング原則
RG シリーズの卓越した剛性と高負荷性能は、次の 3 つの主要な機械原理によって決まります。{0}
01.
ローラーの利点: 線接触と点接触
従来のリニアガイドは球面ボールベアリングを使用しており、微細な一点に荷重が集中します。極端な力がかかると、この点接触が弾性変形し、軸に構造的なコンプライアンス (しばしば「スポンジ状」と表現される) が生じます。
RG ソリューション: RG シリーズは、ボールの代わりに、実線に沿ってレールと接続する円筒形のローラーを使用します。円筒形ローラーは、荷重を大幅に大きな表面積に分散することにより、弾性変形を大幅に軽減します。これにより、ボールタイプの同等品よりも最大 300% 高い構造剛性が実現され、最も重い機械加工作業中に妥協のない位置安定性が確保されます。{3}}
02.
対称 4 方向荷重形状
RG シリーズは、多方向の力が一般的である高精度、高負荷環境向けに特別に設計されています。{0}{1}{2}{2}
全方向性の剛性: 対称の 45- 度の接触角で構成された 4 列のローラーで設計された RG シリーズは、ラジアル (下向き)、逆ラジアル (上向き)、横方向 (横) のすべての主軸にわたって均一な耐荷重能力を発揮します。-。
応力集中の軽減: ローラーの線形接触領域に沿って応力を均等に分散することで、局所的な材料疲労 (剥離) を防ぎます。これにより、24 時間 365 日連続の過酷な運用環境でも耐用年数が延長されます。-
03.
優れた耐モーメント荷重
重いガントリーや機械構造では、多くの場合、リニアガイドウェイに大きなねじり力 (ピッチ、ヨー、ロール) がかかります。
利点: RG キャリッジの堅牢な構造設計と円筒形ローラーの高い剛性により、このシリーズは優れたモーメント負荷耐性を備えています。{0}ツーリング ヘッドがレールの中心からオフセットまたは片持ちになっている場合に、キャリッジのたわみ (揺れ) を効果的に防止します。
よくある質問
Q: 御社はどのような会社ですか?
A: 当社は自社工場を持つメーカーです。
Q: あなたの会社はどこにありますか?工場見学はできますか？
A: 当社は、全国的に有名なリニアモーション製品の中心地である中国浙江省麗水市にあります。ぜひご見学・ご見学をお待ちしております。
Q: サンプルは提供されますか?
A: 製品の品質を確認するための無料サンプルを提供しています。
Q: 製品のカスタマイズは可能ですか?
A: はい、OEM/ODM カスタマイズ サービスを提供しています。
Q: 製品のパッケージをカスタマイズできますか?
A: はい、製品マーキングサービスも提供しています。
Q: 製品には保証が付いていますか?
A: はい、製品には 2 年間の延長保証を提供しています。-
Q: あなたの会社はどのような認定を取得していますか?
A: 当社は ISO9001 品質マネジメントシステム認証と CE 認証を取得しています。
Q: 最低注文数量はいくらですか?
A: 最小注文数量は 1 個です。
Q: 納期はどれくらいですか?
A: 少量の注文の場合は 3 ～ 7 日以内に発送されます。大量のバッチ注文は通常 7 ～ 30 日以内に発送されます。
Q: どのような支払い方法を利用できますか?
A: PayPal、電信送金、信用状、その他の方法を受け付けています。
Q: どのような配送オプションが利用できますか?
A: 当社は、海上貨物、航空貨物、宅配サービス、郵便など、多様な配送チャネルを提供しています。
Q: 応答を受け取るまでに通常どのくらい時間がかかりますか?
A: 製品および価格に関するお問い合わせについては、24 時間以内に回答することを保証します (通常はそれよりも早くなります)。
中国で最もプロフェッショナルなローラーリニアガイドウェイのメーカーおよびサプライヤーの1つとして、当社は高品質の製品と競争力のある価格を特徴としています。中国製のカスタマイズされたローラーリニアガイドウェイをここで当社の工場から購入するので、ご安心ください。無料サンプルについてはお問い合わせください。
