製品説明

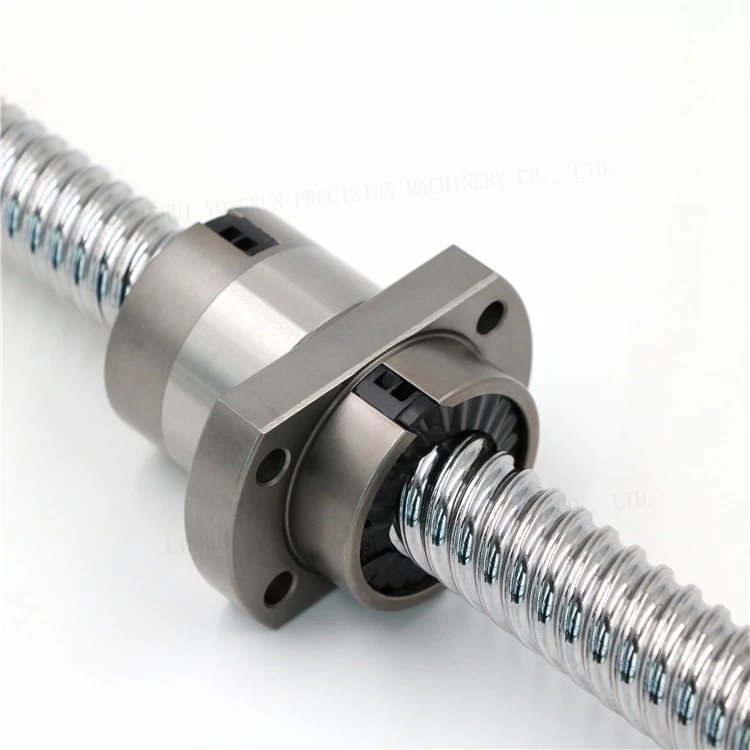

SFY4040 ボールねじは、過酷な環境での超高速移動と並外れた耐荷重を必要とする大規模産業用途向けに特別に設計された高性能リニア ドライブ コンポーネントです。{{1}{2}{3}{4}

ハイリード シリーズの一部である SFY4040 は、「スクエア」1:1 構成を特徴とし、大規模な公称直径 40 mm と強力な 40 mm リードを組み合わせています。この独自の形状により、ナットは 360 度回転ごとに 40mm 移動することができ、大幅に低いモーター RPM での極端な移動速度 (最大 80m/分) が可能になります。これにより、長いストロークにわたる発熱と遠心振動（「シャフトホイップ」）が大幅に最小限に抑えられます。

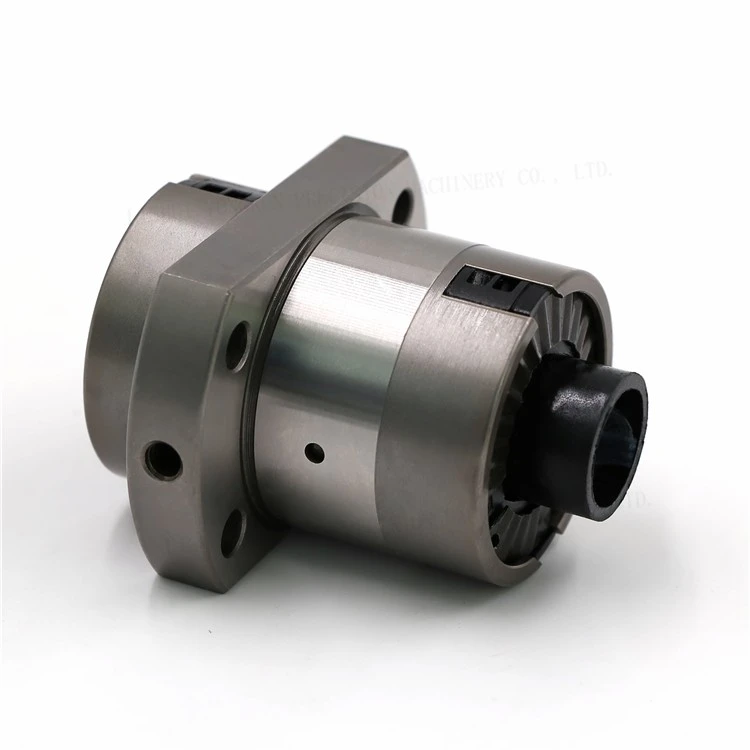

厳しい産業条件に対処するために、SFY4040 は強化ワイパーを備えた特殊な「Y-」ナットを利用して、研磨粉塵や破片を積極的にブロックします。スムーズで静かな動作を実現する内部エンドキャップ循環システムと組み合わせたこの製品は、高スループットの自動化、大型 CNC 木材ルーター、重いプラズマ カッター、大規模な搬送ライン用の決定的なアクチュエータです。-

動作原理
SFY4040 は再循環ボール ベアリングの原理に基づいて動作し、最小限の摩擦で正確な高速直線運動を実現します。-

• ロータリー-から-リニアへの変換:スクリュー シャフトがサーボ モーターまたはステッピング モーターによって駆動されると、精密グレードの鋼球がシャフトとナットの間に形成された螺旋軌道内を転がり、トルクを軸方向の推力に効率的に変換します。{0}}
• 高速運動学:-アグレッシブな 40mm リードにより、モーター速度と線速度の間に直接的な高い比率の関係が確立されます (速度=RPM × 40mm)。-。これにより、過剰な回転速度を必要とせずに、非常に高速な移動が可能になります。
• エンドキャップ再循環システム:急なピッチと高いボール速度に対応するために、SFY シリーズは特殊なエンドキャップ復帰機構を採用しています。{0}負荷を運ぶ回路が完了すると、ボールはエンドキャップによってシームレスに収集され、内部の戻り経路を通って開始点に戻ります。これにより、高速動作を維持できる継続的な低摩擦ローリング ループが形成されます。{{4}
